Produkt­beschrei­bung

Die LiFePO4-Batterie: Vermeiden von Zellenunterspannung, Überspannung und Übertemperatur
Die erste Schutzvorkehrung besteht im Zellenausgleich. Alle Victron LiFePO4-Batterien verfügen über eine integrierte Zellenausgleichsfunktion. Die zweite Schutzvorkehrung besteht im:

• Abschalten der Last im Fall einer unmittelbar bevorstehenden Zellenunterspannung und
• Abschalten oder Reduzieren des Ladestroms im Fall einer unmittelbar bevorstehenden Zellenüberspannung, einer hohen Temperatur

(>50°C) oder einer niedrigen Temperatur(<0°C). Kernstück der zweiten Schutzvorkehrung ist das VE.Bus BMS. Jedoch lassen sich nicht alle Lasten oder Ladegeräte direkt über das VE.Bus BMS steuern. Um solche Lasten bzw. Ladegeräte abzuschalten sind mehrere VE.Bus BMS steuerbare Cyrix-Schalter verfügbar.

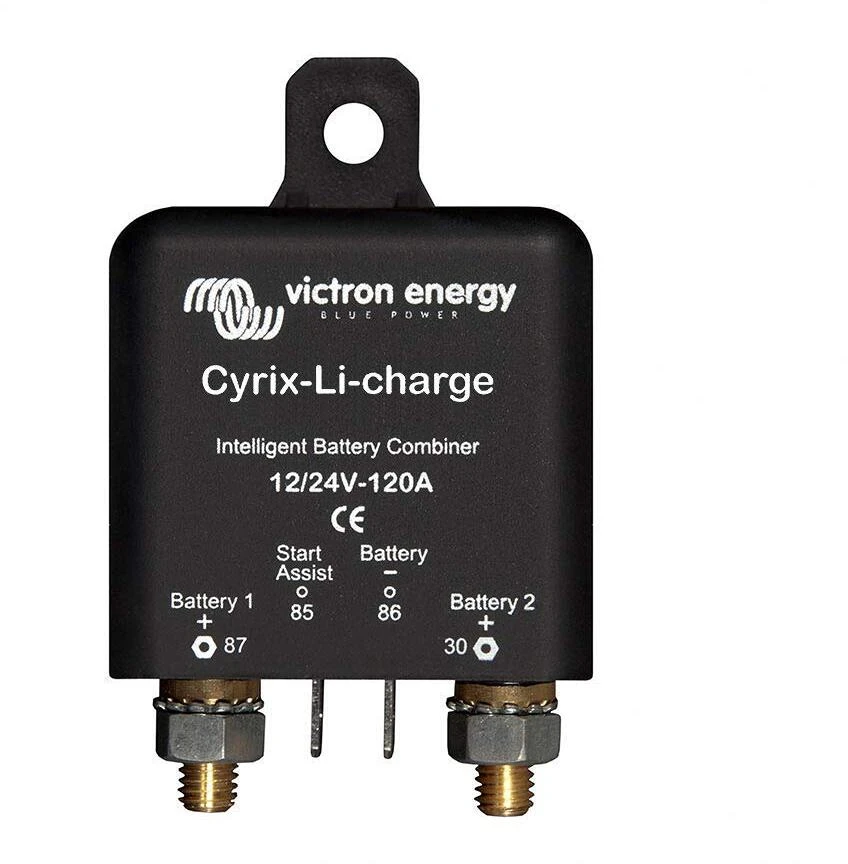

Cyrix-Li-Charge

Der Cyrix-Li-Charge verbindet ein Batterieladegerät mit einer Verzögerungszeit von 3 Sekunden:

• wenn der Ausgang „Charge Disconnect“ des VE. Bus BMS hoch ist und
• wenn er 13,0 V (resp. 26,0 V or 52,0 V) oder mehr an seinem Batterieladegerät-Anschluss misst und
• wenn er 2 V oder mehr an seinem Batterieanschluss misst (der Cyrix bleibt offen, wenn er nicht an die Batterie angeschlossen ist).

Der Cyrix-Li-Charge schaltet sofort ab wenn sein Steuerungseingang den Zustand „free floating “ (offener Stromkreis) erreicht, eine Zellüberspannung oder eine Zellübertemperatur anzeigt. Im Allgemeinen wird ein Zellüberspannungsalarm kurz nach dem Anhalten des Ladevorgangs zurückgesetzt. Der Cyrix verbindet dann das Ladegerät wieder nach einer Verzögerung von 3 Sekunden. Wenn der Cyrix-Li-Charge eingeschaltet ist (Ladegerät an Batterie angeschlossen), schaltet er sich nach 1 Stunde ab und es wird geprüft, ob das Ladegerät noch aktiviert ist. Wenn der Ausgang des Batterieladegerätes, nachdem der Cyrix abgeschaltet hat, sofort wieder auf 13,0 V oder mehr ansteigt, schaltet der Cyrix mit einer Verzögerungszeit von 3 Sekunden wieder ein. Hinweis: Ist der Entladestrom gleich 0 oder ist nur ein sehr geringer Entladestrom vorhanden, schaltet der Cyrix nicht kurz nach dem Abschalten des Ladegerätes und/oder der Abtrennung ab, weil die Batteriespannung über dem Wert von 13,5 V bleibt.

Technische Daten:

• Dauerstrom und Abschaltstrom bei 12 V oder 24 V: 120 A
• Abschaltstrom bei 48 V: 40 A
• Stromaufnahme wenn offen: <4 mA
• Schutzklasse: IP54
• Gewicht: 0,11 kg
• Maße: (HxBxT) 46 x 46 x 80 mm
