Produkt­beschrei­bung

Hybrid-Wechselrichter/Ladegerät

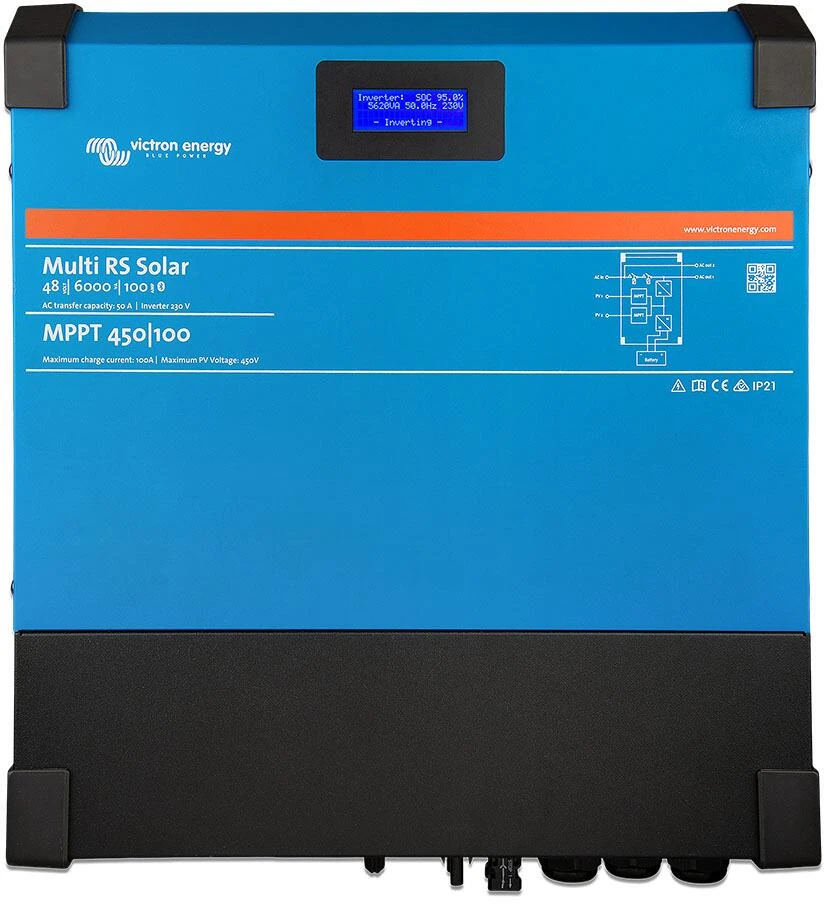

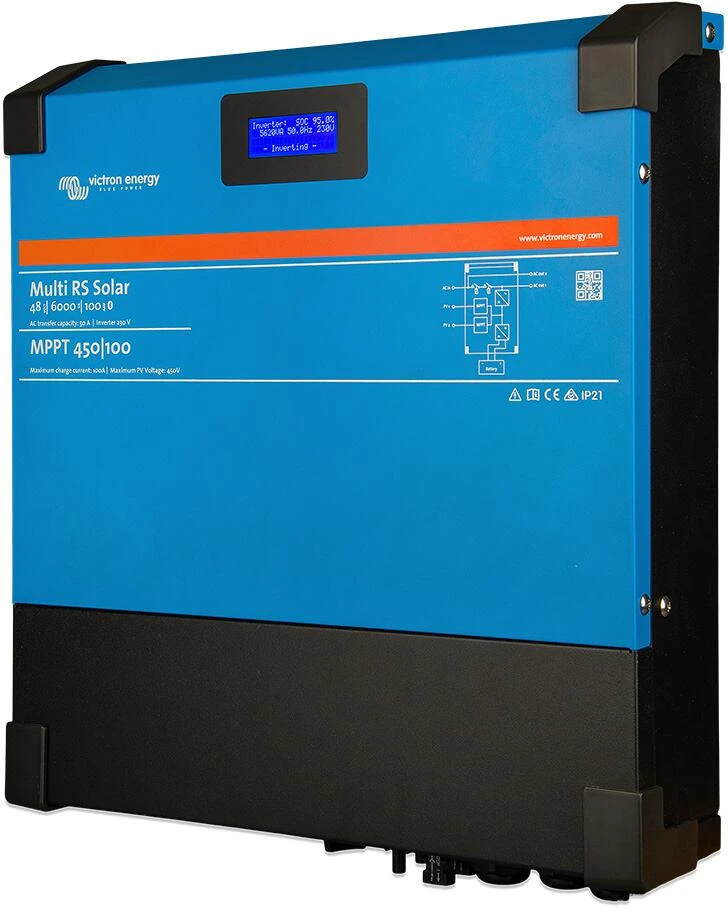

Der Multi RS Solar 48/6000 ist ein Wechselrichter/Ladegerät für 48 V & 6 kVA mit 450 VDC 4 kWp PV-Eingang.

Kombination aus Wechselrichter, Wechselstromladegerät und Solar MPPT

Der Wechselrichter erzeugt eine perfekte Sinuswelle, die in der Lage ist, Geräte mit hoher Leistung zu versorgen. Er funktioniert außerdem beidseitig, d. h. er lädt bei überschüssigem Solarstrom oder Wechselstrom die Batterie auf oder wandelt diesen bei Bedarf um.

Großer MPPT-Spannungsbereich

80 – 450 VDC, mit einer PV-Einschaltspannung von 120 VDC.

Leicht, effizient und leise

Dank der Hochfrequenztechnik und eines neuen Designs wiegt dieser leistungsstarke Wechselrichter nur 11 kg. Darüber hinaus hat es einen ausgezeichneten Wirkungsgrad, eine geringe Standby-Leistung und einen sehr leisen Betrieb.

Display, Bluetooth und VictronConnect App

Das Display liest die Batterie-, Wechselrichter- und Solarparameter ab. Auf die gleichen Parameter kann mit einem Smartphone oder einem anderen Bluetooth-fähigen Gerät über die VictronConnect-App zugegriffen werden.

Erweiterbare PV-Kapazität, sowohl mit Wechselstrom als auch mit Gleichstrom gekoppelt

Die integrierte PV-Kapazität von 4 kWp kann durch Hinzufügen von Solarladegeräten zum System erweitert werden, zum Beispiel durch unsere Smart Solarladegeräte, einschließlich der Smart Solar RS-Modelle. Bei Anschluss an ein VE.Can-Netz werden alle Batterieladungen simultan und in koordinierter Weise durchgeführt. Alternativ kann die PV-Kapazität durch die Installation von PV-Wechselrichtern erweitert werden, deren Ausgangsleistung automatisch durch die integrierte Frequenzverschiebungssteuerung gesteuert wird.

Schnittstellen

Ve.Can-Anschluss an ein GX-Gerät zur Systemüberwachung, Datenprotokollierung und Firmware-Aktualisierung aus der Ferne. VE.Direct-Verbindung zu einem GlobalLink 520 zur Datenfernüberwachung.

E/A-Verbindungen
Programmierbare Relais-, Temperatursensor- und Spannungssensoranschlüsse. Der Ferneingang kann auch so konfiguriert werden, dass er das Victron smallBMS akzeptiert.

Technische Daten:

• Parallelschaltung und Drei-Phasen-Betrieb: nein
• Programmierbares Relais: Ja
• Schutz: Ausgangskurzschluss / Überlastung / Batteriespannung zu hoch,-niedrig / Temperatur zu hoch / 230VAC am Wechselrichterausgang / Solarer Erdschluss
• Datenkommunikationsanschlüsse: VE.Direct- und VE.Can-Anschluss
• Bluetooth-Frequenz: 2402 – 2480 MHz
• Bluetooth-Leistung: 4 dBm
• Mehrzweckanschluss analog/digital: Ja, 2x
• Ferngesteuerte Ein-/Aus-Schaltung: Ja
• Betriebstemperaturbereich: -40 bis +65 °C (Gebläse-Lüftung)
• Feuchte: (nicht kondensierend) max 95 %

Wechselrichter:

• DC-Eingangsspannungsbereich: 38 – 62 V
• Ausgang Ausgangsspannung: 230 VAC ± 2 %
• Frequenz: 50 Hz ± 0,1 %
• Kontinuierliche Ausgangsleistung: (bei 25 °C) 4800 W
• Kontinuierliche Ausgangsleistung: (bei 40 °C) 4500 W
• Kontinuierliche Ausgangsleistung. (bei 65 °C) 3000 W
• Spitzenleistung: 9000 W für 3 Sekunden
• Kurzschlussausgangsstrom: 50 A
• Max. Überstromschutz am Wechselrichterausgang: 30 A
• Max. Wirkungsgrad: 96,5 % bei 1000 W Last / 94 % bei 5000 W Last
• Null-Last-Leistung: 20 W
• Abschalten bei schwacher Batterie: 37,2 V (verstellbar)
• Neustart bei schwacher Batterie: 43,6 V (verstellbar)

Solar:

• Maximale DC-Spannung: 450 V
• Anlaufspannung: 120 V
• MPPT-Betriebsspannungsbereich: 80 – 450 V
• Maximaler betrieblicher PV-Eingangsstrom: 18 A
• Max. PV-Kurzschlussspannung-Verpolungsschutz: 20 A
• Maximale Gleichstromladeleistung. 4000 W
• Max. PV-Kurzschlussspannung: (Isc PV) 30 A
• Erdschlussauslösepegel: 30 mA
• Isolationsausfallpegel: (Erkennung vor Inbetriebnahme) 100 kΩ

Ladegerät:

• Programmierbarer Ladespannungsbereich: (VDC) 36 – 60 V
• Ladespannung – Konstantspannung (VDC) Standardeinstellung: 57,6 V (verstellbar)
• Ladespannung – Ladeerhaltung (VDC) Standardeinstellung: 55,2 V (verstellbar)
• Maximaler Ladestrom: 100 A
• AC-Eingangstrombegrenzung: 31 A
• Batterie-Temperatursensor: Ja
• Batteriespannungssensor: Ja

Gehäuse:

• Material & Farbe: Stahl, blau RAL 5012
• Schutzklasse: IP21

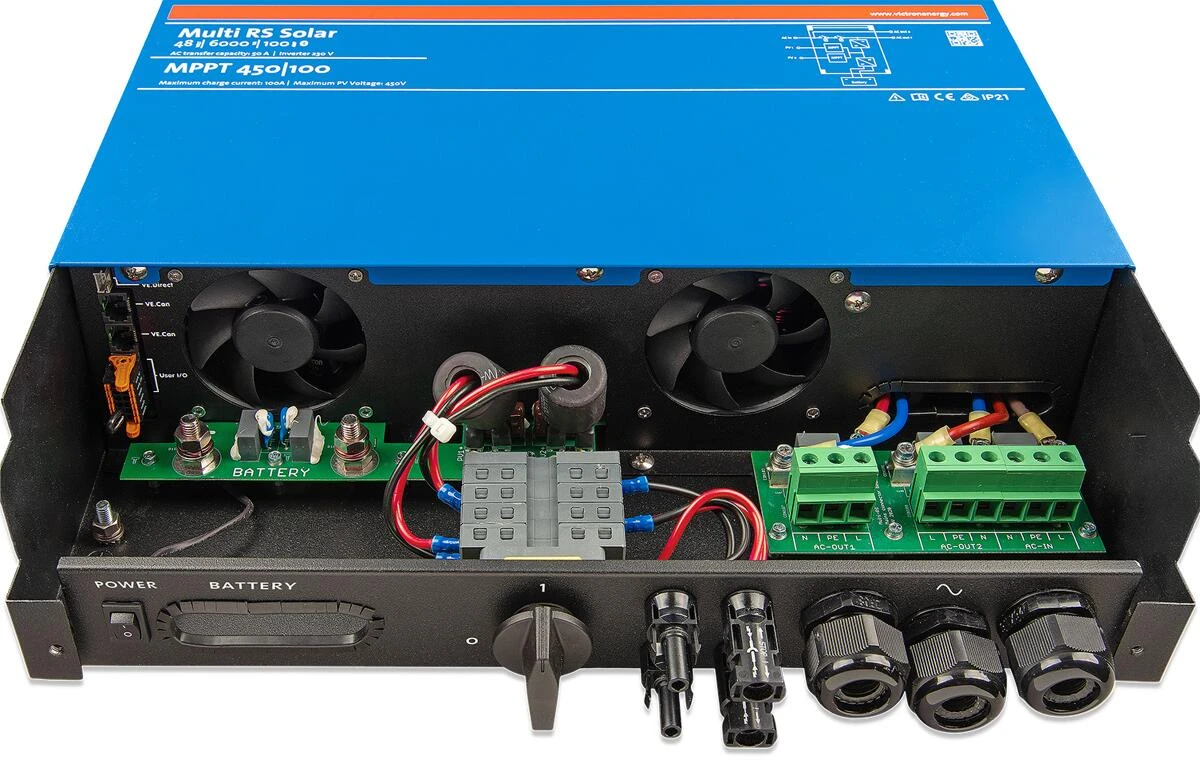

• Batterie-Anschluss: M8-Bolzen
• 230 V-Wechselstromanschluss: Schraubanschlüsse 13 mm² (6 AWG)
• Gewicht: 11 kg
• Maße: (HxBxT) 425 x 440 x 125 mm

Produktinformationen:

• Sicherheit: EN-IEC 60335-1, EN-IEC 60335-2-29, EN-IEC 62109-1, EN-IEC 62109-2
• Emission / Störfestigkeit: EN 55014-1, EN 55014-2, EN-IEC 61000-3-2, EN-IEC 61000-3-3, IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-3
