Produkt­beschrei­bung

SinusMax – Spitzentechnik

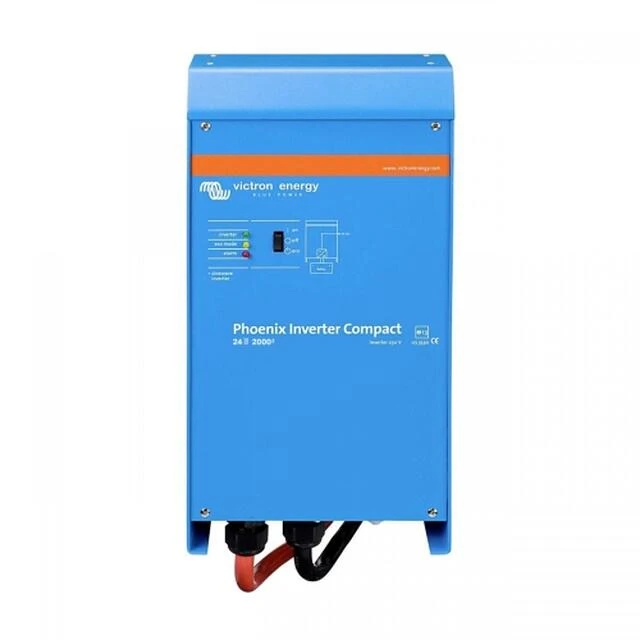

Die Phoenix Wechselrichter-Baureihe wurde für den gewerblichen Einsatz entwickelt, sie eignet sich für eine Vielzahl von Anwendungen. Die Entwicklung zielte kompromisslos auf einen Wechselrichter mit sauberem Sinusausgang bei hohem Wirkungsgrad. Durch Anwendung neuester Hybrid-HF-Technik war es möglich ein Qualitätsprodukt mit kompakten Abmessungen bei geringem Gewicht vorzustellen, das jede gewünschte Leistung problemlos abgeben kann.

Höchste Startleistung
Ein wesentliches Merkmal der SinusMax Technologie ist die besonders hohe Startleistung. Mit konventioneller HF-Technik ist das nicht möglich. Phoenix Wechselrichter sind in der Lage die hohen Anlaufströme z.B. von Kühlkompressoren, Werkzeugmotoren und ähnlichem zu verkraften.

Praktisch unbegrenzte Leistung durch Parallel-Schaltung und Drei-Phasenbetrieb
Bis zu sechs Wechselrichter-Einheiten können zur Leistungssteigerung parallel geschaltet werden. Sechs 24/5000 Einheiten können z.B. 24kW / 30kVA Leistung abgeben. Ein Drei-Phasenbetrieb ist auch möglich.

Lastumschaltung auf andere Wechselstromquellen: Der automatische Lastumschalter
Bei kleineren Leistungen empfehlen wir den Filax Automatik-Umschalter. Computer und andere empfindliche elektronische Geräte können damit praktisch unterbrechungsfrei weiterbetrieben werden, da die Schaltzeiten sehr kurz (unter 20 msec) sind.

Computer Schnittstellen
Alle Modelle haben einen RS-485 Zugang. Sie benötigen lediglich unser MK2 Interface (siehe auch unter Zubehör). Diese Schnittstelle übernimmt die galvanische Trennung zwischen der Wechselrichter und dem Computer und konvertiert von RS-485 auf RS-232. Hierzu gehören die Ausgangsspannung und Frequenz, die oberen und unteren Spannungsgrenzen und die Programmierung des Relais. Das Relais kann z.B. zur Erzeugung von Signalen bei speziellen Situationen oder aber auch zum Start eines Generators genutzt werden. Die Wechselrichter können auch an VENet, das innovative Leistung Überwachungs-Netzwerk von Victron Energy, oder anderen rechnergestützten Regelungs- und Überwachungssystemen genutzt werden.

Neuartige Anwendungen von Hochleistungs-Wechselrichtern
Die Möglichkeiten mit parallel geschalteten Wechselrichtern sind tatsächlich erstaunlich. Vorschläge, Beispiele und Kapazitätsberechnungen können Sie in unserem Buch ‚Immer Strom‘ nachlesen.

Technische Daten:

• Parallel und 3 Phasen Betreib: Ja
• Bereich Eingangsspannung (V DC): 19 – 33V
• Ausgang: 230 V ± 2%
• Frequenz: 50 Hz ± 0,1%
• Ausgangsdauerleistung bei 25ºC : 1200VA
• Ausgangsdauerleistung bei 25ºC: 1000W
• Ausgangsdauerleistung bei 40ºC: 900W
• Ausgangsdauerleistung bei 65ºC: 600W
• Peak power: 2400W
• Max. efficiency 12/ 24 /48 V: 94 %
• Zero load power 12 / 24 / 48 V: 10W
• Zero load power in AES mode: 8W
• Zero load power in Search mode: 3W

Produktinformationen:

• Programmierbares Relais: Ja
• Schutz: Kurzschluss am Ausgang, Überlastung, Batterie-Spannung zu hoch , Batteriespannung zu niedrig, Temperatur zu hoch, 230 V AC am Wechselrichter Ausgang, Zu hohe Brummspannung am Eingang
• VE.Bus Schnittstelle: Bei Parallelschaltungen und Drei-Phasen-Betrieb, Fernüberwachung und Systemintegration
• Ferngesteuerter Ein-/Aus-Schalter: Ja
• Gemeinsame Merkmale: Bereich Betriebstemperatur -40 bis +65°C (Lüfter-Kühlung) Feuchte (nicht kondensierend) max 95%

Gehäuse:

• Gemeinsame Merkmale: Material & Farbe Aluminium (blau Ral 5012) Schutzart IP 21
• Batterie Anschluss: Batteriekabel von 1.5 Meter mitgeliefert
• 230 V AC-Anschluss: G-ST18i Stecker
• Gewicht: 10
• Abmessungen: 375x214x110 mm

Standarts:

• Sicherheit: EN 60335-1
• Emission / Immunity: EN 55014-1 / EN 55014-2
• Automobil-Richtlinie: 2004/104/EC
