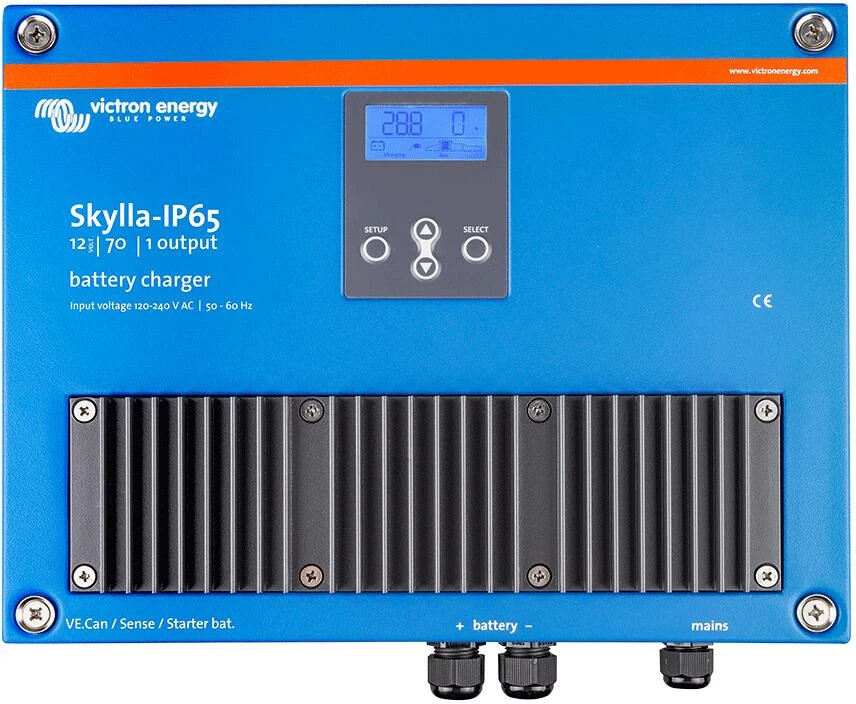

Produkt­beschrei­bung

Skylla-IP65 (1+1): zwei Ausgänge zum Laden von zwei Batteriebänken

Der Skylla-IP65 (1+1) verfügt über 2 getrennte Ausgänge. Der zweite Ausgang ist zum Laden der Starterbatterie vorgesehen. Folglich ist er auf 3 A begrenzt und hat eine etwas niedrigere Ausgangsspannung zur Ladeerhaltung der in der Regel vollen Starterbatterie.

Skylla-IP65 (3): drei volle Stromausgänge zum Laden von 3 Batterie-Bänken

Der Skylla-IP65 (3) verfügt über 3 getrennte Ausgänge. Alle Ausgänge können den vollen Ausgangsnennstrom liefern.

IP65 Schutz

Epoxidpulverbeschichtetes Stahl-Gehäuse und spritzwassergeschützt. Hält den Herausforderungen einer schwierigen Umgebung stand: Hitze, Feuchtigkeit und salzhaltige Luft. Eine Acryl-Beschichtung schützt die Leiterplatten bestmöglich vor Korrosion. Temperaturfühler stellen sicher, dass die Strombauteile stets innerhalb der festgelegten Begrenzungen betrieben werden. Unter extremen Umweltbedingungen wird dafür sofern erforderlich der Ausgangsstrom automatisch verringert.

LCD-Display

Zur Statusüberwachung und dem einfachen Anpassen der Ladealgorithmen an eine bestimmte Batterie und ihre Betriebsbedingungen.

CAN-Bus Interface (NMEA2000)

Zum Anschluss an ein CAN-Bus-Netzwerk, an ein Skylla-i-Steuerpaneel oder an die Color Control Digitalanzeige.

Synchronisierter Parallelbetrieb

Mehrere Ladegeräte lassen sich parallel anschließen und mit der Hilfe eines CAN-Bus-Interface synchronisieren. Dies wird erreicht, indem die Ladegeräte einfach über RJ45 UTP-Kabel miteinander verbunden werden. Treten nur schwache Entladungen auf, wird die Konstantspannungszeit kurz gehalten, um ein Überladen der Batterie zu vermeiden. Nach einer Tiefentladung wird die Konstantspannungsphase automatisch verlängert, um sicherzustellen, dass die Batterie vollständig auflädt.

Verhinderung von Schäden durch übermäßige Gasung: Der BatterySafe-Modus

Zur Verkürzung der Ladezeit wird ein möglichst hoher Ladestrom in Verbindung mit einer hohen Konstantspannung angestrebt. Damit aber eine übermäßige Gasentwicklung gegen Ende der Konstantstromphase vermieden wird, begrenzt der Skylla-IP65 die Geschwindigkeit des Spannungsanstiegs, nachdem die Gasungsspannung erreicht wurde.

Weniger Wartung und Alterung im Ruhezustand der Batterie: der Lagerungs-Modus

Der Lagermodus wird immer dann aktiviert, wenn innerhalb von 24 Stunden keine Entladung erfolgt ist. Im Lagerungs-Modus wird die Ladeerhaltungsspannung dann auf 2,2 V/Zelle (26,4 V für eine 24 V-Batterie) gesenkt, um Gasentwicklung und eine Korrosion an den positiven Platten zu minimieren. Einmal pro Woche wird die Spannung wieder zurück auf den Schwellwert der Konstantspannung erhöht, um die Batterie ‚aufzufrischen‘. Dadurch wird eine Art Ausgleichsladung erzielt, die die Elektrolytschichtung und die Sulfatierung – die beiden Hauptgründe für vorzeitigen Batterieausfall – verhindert.

Höhere Batterie-Lebensdauer durch Temperaturkompensation

Zu jedem Skylla-IP65 Gerät wird ein Batterie-Temperaturfühler mitgeliefert. Der Temperatursensor sorgt für eine abnehmende Ladespannung bei steigender Batterietemperatur. Besonders wichtig ist dies bei Gel-Batterien oder wenn ständig hohe Temperaturschwankungen erwartet werden.

Batteriespannungsfühler

Zum Ausgleich von Spannungsverlusten durch Kabelwiderstände hat der Skylla-IP65 einen Spannungsfühler im Ladekreis, so dass die Batterie immer den korrekten Ladestrom erhält.

Verwendung als Stromquelle

Aufgrund des hervorragenden Steuerkreises, lässt sich das Skylla-IP65 als Stromquelle mit einer perfekt stabilisierten Ausgangsspannung nutzen, wenn keine Batterien bzw. große Pufferkondensatoren zu Verfügung stehen.

Geeignet für Lithium-Ionen-Batterien (LiFePo4)

Es lässt sich eine einfache Ein/Aus-Steuerung anbringen, indem ein Relais bzw. ein Optokoppler Ausgang mit offenem Kollektor von einem Li-Ion BMS zum Fernsteuerungsanschluss des Ladegeräts angeschlossen wird. Alternativ lassen sich Spannung und Strom vollständig steuern, indem eine Verbindung zum CAN-Bus Anschluss hergestellt wird

Technische Daten:

• Eingangsspannung: 120/230 V
• Bereich Eingangsspannung: 90-265 V
• Maximaler Eingangsstrom bei 100 VAC: 12 A
• Frequenz: 45-65 Hz
• Leistungsfaktor: 0,98
• ‚Konstant‘-Ladespannung. 14,4 V
• „Erhaltungs“-Ladespannung: 13,8 V
• „Lagerungs“-Ladespannung: 13,2 V
• Ladestrom 70 A
• Ladestrom Starterbatterie: 3 A
• Ladealgorithmus: siebenstufig, adaptiv
• Batteriekapazität: 350-700 Ah
• Ladealgorithmus Lithium-Ionen: dreistufig, mit Ein-/Aus-Steuerung bzw. Can Bus Steuerung
• Temperatur-Fühler: Ja
• Lässt sich als Stromversorgung verwenden: Ja
• Anschluss für ferngesteuerte Ein-/Aus-Schaltung: Ja (lässt sich an einen Lithium-Ionen BMS anschließen)
• CAN Bus Schnittstelle: (VE.Can) Zwei RJ45 Stecker, NMEA2000 Protokoll, nicht isoliert
• Synchronisierter Parallelbetrieb: Ja, mit VE.Can
• Alarm-Relais: DPST AC Nennwert: 240 VAC/4 A Gleichstromleistung: 4 A bis zu 35 VDC, 1 A bis zu 60 VDC
• Fremdkühlung: Ja (interner Luftumlauf)
• Schutz: Verpolung an Batterie (Sicherung), Ausgangskurzschluss, Übertemperatur
• Betriebstemperaturbereich: -20 bis 60 °C
• Feuchte: (nicht kondensierend) max 95 %

Gehäuse:

• Material & Farbe: Stahl (blau RAL 5012)
• Batterie-Anschluss: M6 Bolzen
• 230 VAC-Anschluss: Schraubklemme 6mm² (AWG 10)
• Schutzklasse: IP65
• Gewicht: 6 kg
• Abmessungen: (HxBxT) 401 x 265 x 151 mm

Produktinformationen:

• Sicherheit: EN 60335-1, EN 60335-2-29
• Emission: EN 55014-1, EN 61000-6-3, EN 61000-3-2
• Störfestigkeit: EN 55014-2, EN 61000-6-1, EN 61000-6-2, EN 61000-3-3
