Produkt­beschrei­bung

In einem Haus oder Gebäude wird der Personenschutz der Netzspannung durch einen Fehlerstromschutzschalter in Kombination mit einem Erdungsstift geregelt. Das ist für alle gegeben. Aber was ist, wenn Sie einen Wechselstromgenerator wie einen DC-AC-Wechselrichter oder Generator verwenden? Schließlich erzeugen diese Geräte auch 230VAC.

Floating Grid System

Anders verhält es sich beim Einsatz eines Wechselstromgenerators. Ein Gerät wie ein Wechselrichter, Generator usw. ist ein sogenanntes Floating Grid. Dies erfordert eine andere Herangehensweise an die Personensicherheit als in einer normalen Situation wie beispielsweise in einem Gebäude. Dies entbindet jedoch nicht von der Verpflichtung, für die Sicherheit der Personen zu sorgen, die mit dem Wechselrichter/Aggregat arbeiten. Dies ist daher auch in der NEN1010 vorgeschrieben.

Mobile Einheiten

Wechselrichter und Aggregate werden häufig in mobilen/beweglichen Einheiten, wie z. B. mobilen Werkstätten (Nutzfahrzeugen), Marktfahrzeugen, Feuerwehrfahrzeugen und Einkaufsketten, eingesetzt. Solange die 230VAC nur im Gerät verwendet werden, kann ein spezieller (teurer) Fehlerstromschutzschalter (Klasse B) verwendet werden. Wenn Sie jedoch die 230-VAC-Spannung nach draußen bringen oder mit den angeschlossenen Geräten außerhalb des Geräts arbeiten, gibt es nur eine richtige Lösung, um 100 % sicher zu arbeiten. Dies ist ein sogenannter Isolationswächter. Ein Fehlerstromschutzschalter (kein Typ) ist in dieser Situation nicht ausreichend! Zwischen dem 230VAC-Ausgang des AC-Generators und den Verbrauchern wird einfach ein Isolationswächter montiert.

Folgen

Kommt es zu einem Unfall, weil kein Isolationswächter vorhanden ist, hat dies schwerwiegende Folgen. Die 230VAC werden nicht abgeschaltet, wenn jemand damit in Berührung kommt. Darüber hinaus kommt die Verantwortung des Gerätebesitzers und des Installateurs ins Spiel. Mit der Installation von nur einem Gerät ist somit das gesamte Thema Personenschutz gelöst. Ein Isolationsschutz ist auch das einzige Gerät, das sowohl innerhalb als auch außerhalb des Geräts eine vollständige Abdeckung bietet.

Sonstige Anwendungen

Die obige Norm gilt für gewerblich genutzte Fahrzeuge und mobile/mobile Einheiten. Wohnwagen, Reisemobile etc. fallen nicht unter die gesetzliche Pflicht, aber die Umstände sind natürlich identisch. Relativ neu auftauchende Anwendungen von Wechselrichtern sind Strandhäuser, „winzige“ Häuser, Gartenhäuser usw. Dies ist keine mobile Einheit. Da ein Erdungsstift nicht verwendet werden kann, da es sich um ein schwimmendes Netz handelt, ist ein Isolationswächter auch hier eine sichere Lösung von vornherein.

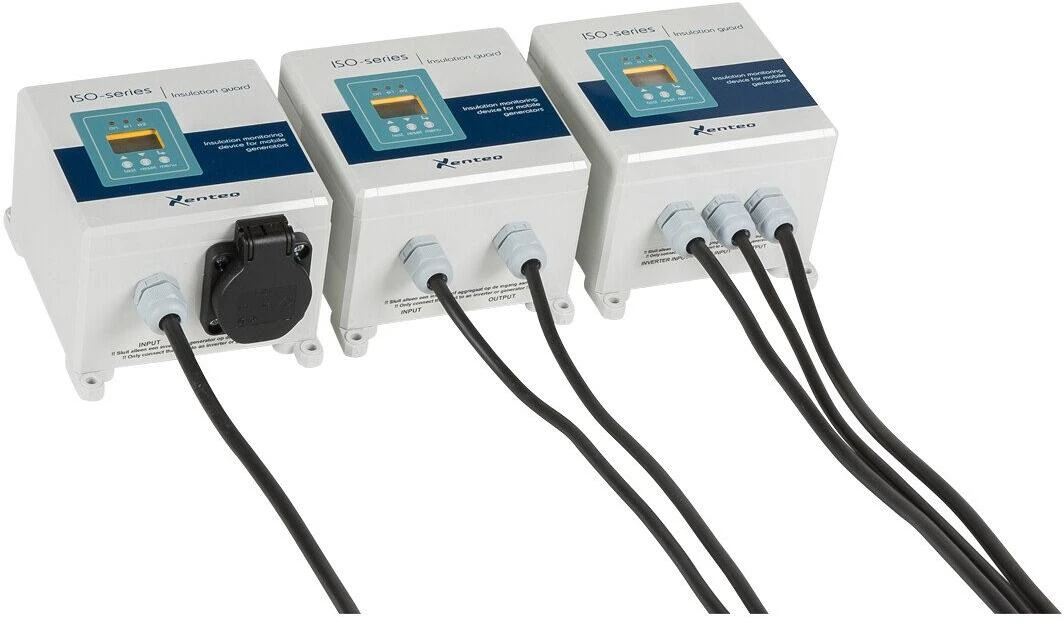

Fünf Standardmodelle

Das Standardsortiment besteht aus fünf Modellen, die alle vollständig den NEN1010-Vorschriften entsprechen.

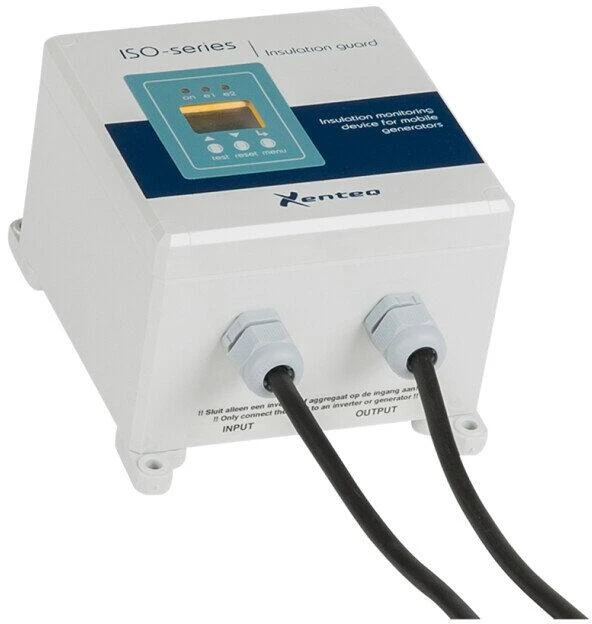

• *ISO 230-16 und ISO 230-25 mit Festkabel, perfekt für die Installation
• *ISO 230-16PP (Plug and Play) ist mit einem WCD-Ausgang ausgestattet, an dem der Verbraucher direkt angeschlossen werden kann.
• *ISO 230-16C und ISO 230-25C: erforderlich, wenn der Isolationswächter mit einem COMBI-Gerät (Wechselrichter und Ladegerät in einem) verwendet werden soll.

Technische Daten:

• mit Festkabel, perfekt für die Installation
• Systemspannung:  230 V
• Maße: 12,2 x 12 x 8,6 cm

Erhältlich in den Ausführungen:

• ISO 230-16 – mit Festkabel
• ISO 230-16PP – Plug and Play
• ISO 230-16C – für COMBI-Gerät
• ISO 230-25 – mit Festkabel
• ISO 230-25C – für COMBI-Gerät
